brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Jeu 15 Sep - 7:00

Merci Smog pour les compliments à bras

Allez, enfin, une petite vidéo avec du son et des images en couleur avec la caméra.

Dobropat, le parrain (non pas celui du film), premier testeur :




Oui, je sais c'est très court, mais il y en aura d'autres... tooo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Jeu 15 Sep - 8:09

Et voilà la séquence juste avant,
flashback :



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jipes
Langue pendue
avatar

Nombre de messages : 3255
Age : 57
Localisation : Mulhouse (Alsace)
Date d'inscription : 26/04/2006

MessageSujet: Re: Construction résonateur "maison"   Jeu 15 Sep - 11:00

Ben il sonne bien ce Dobro-gil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.mojo.fr
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Jeu 15 Sep - 12:20

Merci Jipes, c'est mon avis aussi,
joué à plat avec les onglets ça me casse les oreilles! kwa !?
Du coup, je joue avec les doigts, c'est bien assez fort...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yo
Langue pendue
avatar

Nombre de messages : 1270
Age : 38
Localisation : cherche le delta de la Garonne...
Date d'inscription : 18/08/2006

MessageSujet: Re: Construction résonateur "maison"   Jeu 15 Sep - 16:49

smog a écrit:
PS : Yo, tu as utilisé quel accordage ? Je teste plusieurs trucs pour mon lap...

Bah, tu dois fatalement connaitre l'open de ré sans tierce de Bernard Peur (Ré, La, ré, ré à l'unisson, la ré) meuh

Jipes a écrit:
Ben il sonne bien ce Dobro-gil

Carrément ! victoire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/profile?user=yolemafreux
smog
Langue pendue


Nombre de messages : 321
Date d'inscription : 03/08/2005

MessageSujet: Re: Construction résonateur "maison"   Jeu 15 Sep - 21:35

Ok, merci Yo, il me semblait que c'était celui-ci ! à bras

Très beau son ton Brogil, brogil !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MIG
Langue pendue
avatar

Nombre de messages : 1460
Localisation : st remy de pce
Date d'inscription : 08/01/2007

MessageSujet: Re: Construction résonateur "maison"   Sam 17 Sep - 19:22

Profites-en bien l'ami; t'as fait du bon taf danse victoire .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Sam 17 Sep - 20:56

Quelqu'un pourrait me donner les cotes précises d'un biscuit?
Je suis en train de refaire le mien et je n'ai pas l'info sur l'épaisseur du sillet en érable ni sur l'épaisseur de la base du biscuit.
Merci d'avance.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MIG
Langue pendue
avatar

Nombre de messages : 1460
Localisation : st remy de pce
Date d'inscription : 08/01/2007

MessageSujet: Re: Construction résonateur "maison"   Sam 17 Sep - 22:27

Hello;
Diametre du biscuit: 6cm
Epaisseur: 5mm
Profondeur de l'entaille pour loger le sillet:2mm
Epaisseur du sillet:3mm
Hauteur du sillet:1cm
à bras
Ces cotes sont issue d'un biscuit provenant de chez NRP.
Pense a faire ton entaille (rainure) en travers du sens du fil du bois du biscuit,le sillet doit etre perpendiculaire au fibres du bois du biscuit victoire .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Dim 18 Sep - 7:10

Merci Mig pour les cotes et les conseils, t'es un chef! victoire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Guital
Langue pendue
avatar

Nombre de messages : 597
Age : 59
Localisation : Landes et Pays Basque
Date d'inscription : 24/04/2008

MessageSujet: Re: Construction résonateur "maison"   Lun 19 Sep - 20:43

Le flatte pas que sinon il va exploser. sourire

Cette guitare a une projection énorme. Le grain, déjà très équilibré, va se bonifier avec un nouveau biscuit et un coverplate.

Bravo Brogil pour ta réalisation, elle est vraiment dans l'esprit de base d'un résonateur. bravo !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://carrementblues.free.fr/
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Lun 19 Sep - 22:05

Merci Guital, pour le Megaslide 2012, elle aura pris un peu de bouteille, le son devrait effectivement changer un peu au fil du temps. Et j'aurai aussi quelques compos j'espère, pour slider avec les autres sur la scène.

Si si, Mig est un chef et toi un maître de scène la classe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
belisaire
Langue pendue
avatar

Nombre de messages : 934
Localisation : Ile de France
Date d'inscription : 18/04/2010

MessageSujet: Re: Construction résonateur "maison"   Mer 21 Sep - 23:05

Salut tous
Bon, Brogli, je suis cette affaire depuis le début et vu les commentaires dithyrambiques(c'est pas dix légionnaires et une chêvre), l'écoutage et le visionnage de la défloraison de la belle au congrès inter-National de Mimizan- sur-pinard, ça ressemble à une fort belle réussite. Nul doute que la retouche des atours de la minette,qu'a du être finite à l'arrache, va te faire verser dans l'excellence.
Bravo.
bec
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Mer 21 Sep - 23:18

Merci merci Belise,

Cette avalanche de compliments me touche à bras
et me pousse à persévérer aussi.

Le dilemme, c'est que pour continuer à améliorer l'engin, il faut que je la remette en kit.
Et une fois en pièces détachées, je ne peux plus jouer avec, et jouer la dessus, c'est une grande expérience (enfin, déjà pour moi) et un bonheur dont j'envisage mal de me passer... ouin !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Dim 25 Sep - 7:23

Bonjour à tous,

Je vous propose, un petit flash back sur les dernières opérations qui ont eu lieu avant la finalisation de l'engin quelque peu précipitée pour cause de présentation au Mégaslide 2011.

Donc le sillet, taillé grossièrement dans un morceau d'os, doit pouvoir ensuite guider les cordes à leur emplacement correct sur la touche.
Cette étape est extrêmement importante, à mon sens, car elle conditionne une grande partie du confort de jeu et aussi une part non négligeable de la justesse de l'instrument. Cela mérite donc de prendre son temps.

Première opération, dessiner la profondeur des encoches à réaliser. Ici, pas question de faire un trait droit puisque la touche est radiusée (légèrement arrondie) et chaque corde doit se retrouver à la même hauteur de la touche.
Pour se faire, j'utilise un crayon de papier préalablement poncé sur la moitié de son épaisseur. Facile à faire, on pose le crayon à plat sur un papier de verre de 80 collé sur une surface bien plane et on frotte jusqu'à ce que la moitié de l'épaisseur du crayon ait disparu.

On pose le crayon ainsi usé sur les frettes et on trace une copie de la hauteur des frettes sur le sillet :

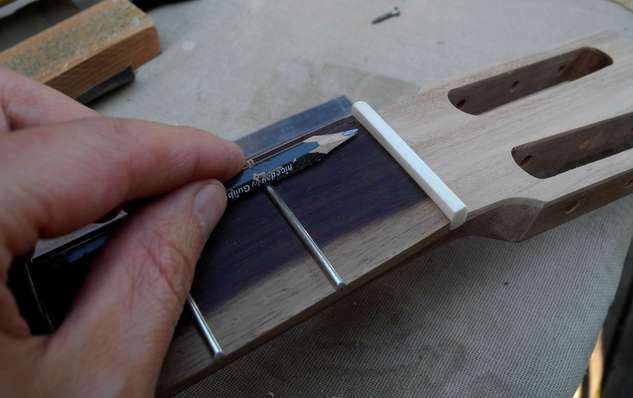

Le traçage en cours :

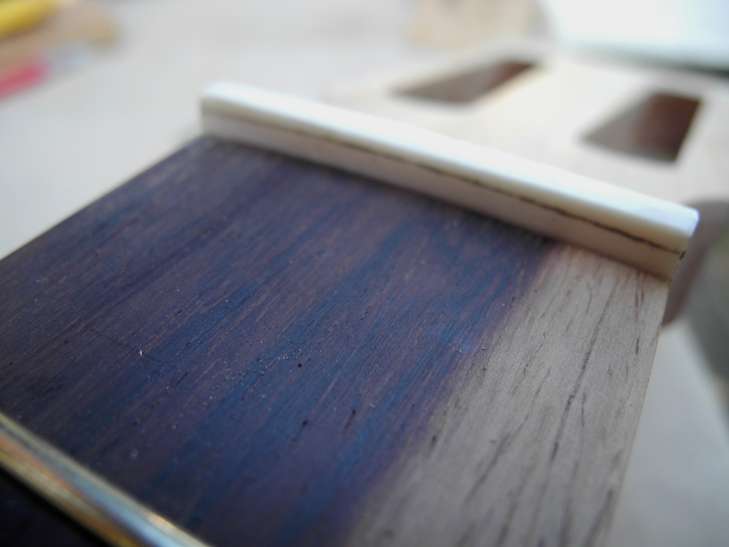

et le résultat, on a bien l'image du haut de la première frette.
On aperçoit bien le radius par rapport au bord supérieur du sillet rectiligne :

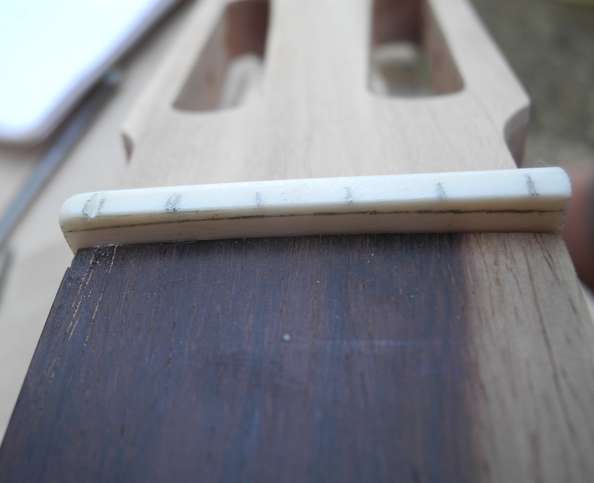

On peut alors tracer l'emplacement des cordes et commencer à creuser à la lime fine les emplacement des cordes :



Bien sur il faut y aller mollo, car si on dépasse le trait vers le bas, on jette le sillet et on repart avec un nouveau morceau d'os...

Une fois terminé :



Alors évidement pour une question de confort de jeu le sillet est arrondi par ponçage un peu de tous les cotés ce qui évite de s'arracher le bord de la main gauche en arrivant un peu rapidement à proximité du sillet en jouant.

Je dis que c'est terminé, mais en fait c'est pas vrai, il y aura encore quelques étapes de retouche à faire au niveau des encoches pour vraiment trouver la hauteur idéale, mais là, il faut vraiment jouer dessus  pour pouvoir finaliser et accéder ainsi au confort de jeu souhaité.

Bon ça ira comme ça pour un dimanche matin. A bientôt, pour d'autres aventures  danse


Dernière édition par brogil le Mer 12 Avr - 10:46, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Jeu 29 Sep - 22:20

Le retour la suite,

Façonnage des repères de manche sur le coté de la touche.

Première opération taille d'une sorte d’arête dans mon os de boeuf.
Pas de photo pour cette opération, vous êtes obligés de me croire sur parole...

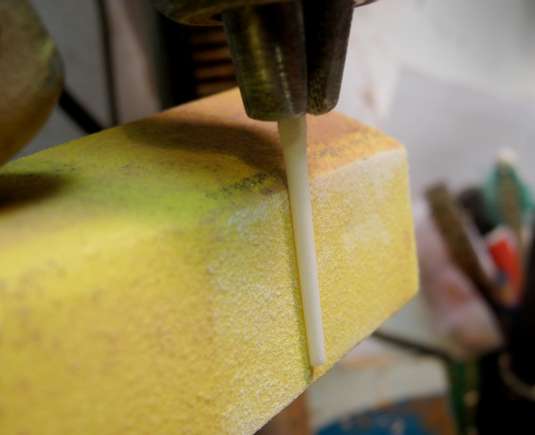

Ensuite, il faut transformer cette arête en une petite cheville de diamètre 2mm.
Je la mets dans le mandrin de la perceuse et je frotte avec du papier de verre grain 50.



Il faut tester régulièrement pour ne pas dépasser le bon diamètre.

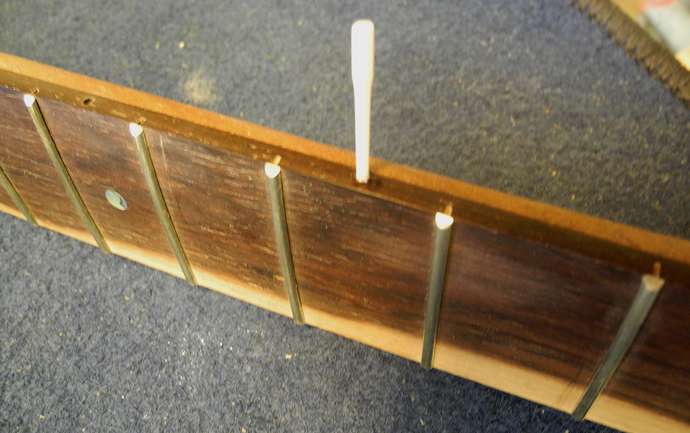

Ensuite perçage des trous de 2 mm sur le côté de la touche et on colle la pointe de la cheville d'os à la cyanocrilate.



Un petit coup de scie bien propre à raz et ponçage pour un fini super nickel.
On ne doit pas sentir de différence en passant la main le long du manche.

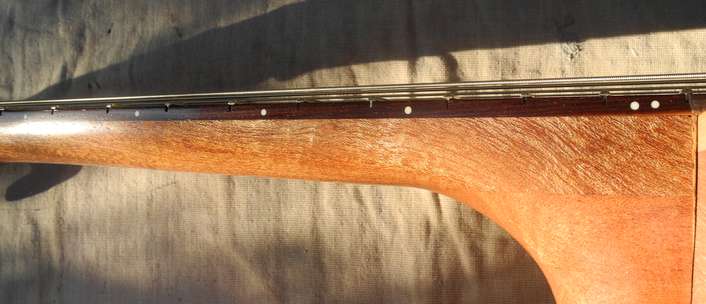

Le résultat :

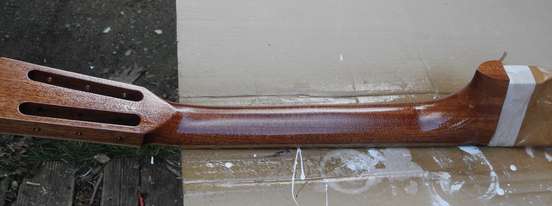

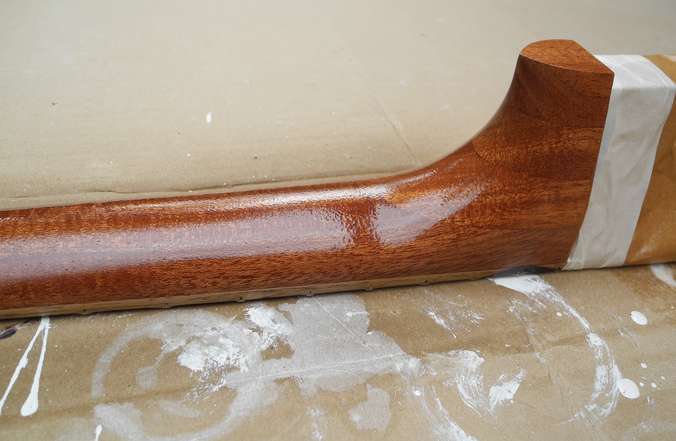

Prochaine étape le vernis du manche.
A bientôt.


Dernière édition par brogil le Mer 12 Avr - 10:47, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dobropat
Langue pendue
avatar

Nombre de messages : 781
Age : 61
Localisation : quelque part dans la galaxie (mais surtout en Aquitaine)
Date d'inscription : 06/10/2009

MessageSujet: Re: Construction résonateur "maison"   Jeu 29 Sep - 23:01

brogil a écrit:
(...)

Première opération taille d'une sorte d’arête dans mon os de boeuf.
(...)

kwa !? alors là, je crois que tu cherches à nous embrouiller ! On n'a jamais vu des arêtes dans le boeuf !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://docbarlow.com
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Ven 30 Sep - 10:24

Bien sûr que si!
Il suffit de faire un boeuf au bord de la mer, comme à Mimizan par exemple... bravo !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dobropat
Langue pendue
avatar

Nombre de messages : 781
Age : 61
Localisation : quelque part dans la galaxie (mais surtout en Aquitaine)
Date d'inscription : 06/10/2009

MessageSujet: Re: Construction résonateur "maison"   Ven 30 Sep - 10:28

ah ! C'est donc de là que viennent les veaux élevés sous la mer !!! sourire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://docbarlow.com
MERDRIN
Bavard
avatar

Nombre de messages : 18
Age : 68
Localisation : Marne la vallée
Date d'inscription : 27/09/2011

MessageSujet: Re: Construction résonateur "maison"   Ven 30 Sep - 14:05

Chapeau bas Mr Brogil bravo !
ça m'a pris du temps pour tout lire, mais ça valait le coup: super boulot de lutherie et le son est au rendez vous.
Admiratif je suis !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.wix.com/merdrin/merlin-blues-machine
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Ven 30 Sep - 23:12

Merci pour ta patience et ta lecture Merdrin.
Reconnaissant du compliment je suis!
(et ravi d'intéresser quelques personnes)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alekzo
Langue pendue
avatar

Nombre de messages : 1193
Age : 40
Localisation : Ledo salinarius
Date d'inscription : 03/05/2009

MessageSujet: Re: Construction résonateur "maison"   Sam 1 Oct - 23:33

Je me permets, Brogil, une p'tite digression sur ton sujet, car l'occas' est trop belle:
saviez-vous que le Brogil brésilien se nomme BrazilianScopel, qu'il vient de finir son troisième réso, et que son plus gros souci, c'est qu'à (trop ?) passer du temps à bricoler ses reso, il est frustré de ne pouvoir plus les jouer !!
... ça vous rappelle quelqu'un ? hmmm
Quand on dit que le monde est petit !!

Voici donc 2 vidéos de sa dernière réalisation:

http://www.youtube.com/watch?v=7enhCeTJhU0


http://www.youtube.com/watch?v=NOIi_Ki578c

Bon, le reso de Brogil sonne mieux, mais on ne peut enlever à ce collègue d'outre-atlantique une certaine originalité, et un culot brogilesque !! haha !

Allez donc jeter un oeil sur ses autres guitares et vidéos:
http://www.youtube.com/user/BrazilianScopel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.youtube.com/user/lambdalex
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Dim 2 Oct - 7:27

Impressionnant!
Merci Alekzo pour cette découverte, si je vais au Brésil un de ces jours, je sais qui j'irai voir.
Il me reste plus qu'à apprendre l'espagnol.

Deux coincidence troublantes:
* j'ai acheté la semaine dernière une classique sur un vide grenier pour 5 €, une merveille dont la tête a été cassée et recollée et que j'ai commencé à ressusciter. Je ferai un sujet là dessus, mais la tête a à nouveau explosé un peu comme ce que l'on voit dans sa vidéo...

* J'ai réalisé une guitare (électrique) de voyage il y a quelques années avec un système de démontage de manche aussi rapide que le sien, avec une seule vis!

Étonnant non?

Sinon, on peut dire que l'on a pas vraiment les mêmes goût esthétiques et que pour la barbe, il va falloir attendre encore un peu.

Merci encore Alex, si tu trouves d'autres Brogil dans le monde, je suis preneur, bien évidemment.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
brogil
Langue pendue
avatar

Nombre de messages : 559
Localisation : Bordeaux
Date d'inscription : 27/01/2011

MessageSujet: Re: Construction résonateur "maison"   Dim 2 Oct - 8:16

L'étape vernissage manche :

J'utilise du vernis cellulosique en bombe, c'est un peu cher mais ça marche bien. Le fini sur un manche est génial (enfin, c'est mon ressenti, le confort de jeu sur un manche, c'est très personnel et subjectif).

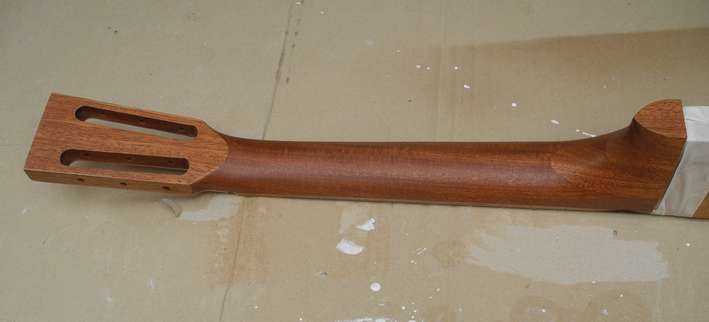

Première étape, fondurage, pareil, à la bombe, 6 ou 8 couches au moins...



On laisse sécher une nuit et c'est le tour du vernis. Là , je ne sais pas très bien le nombre de couche, environ 10 ou 12...



Gros plan, juste après passage d'une couche. A la fin, je charge un peu plus  :

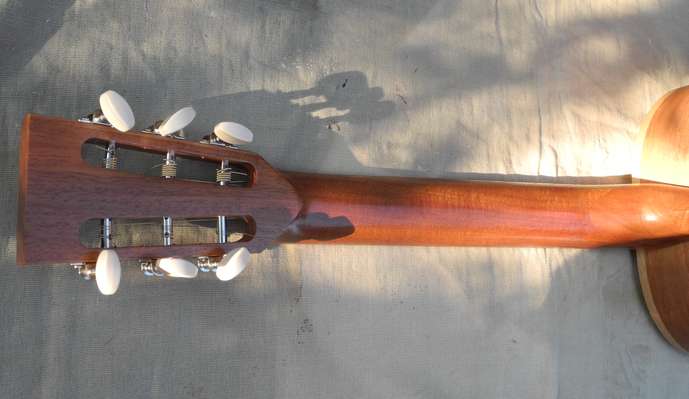

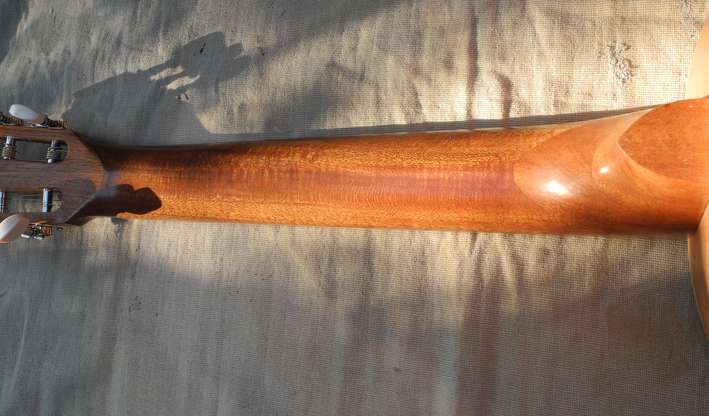

Après séchage, un simple polissage avec un chiffon doux et c'est parti :





Pour le corps même opération, le fondurage est fait, faut redémonter pour finir le vernissage...
Truc important, il faut faire ces opérations quand il fait chaud et sec, sinon résultat catastrophique garanti.


Dernière édition par brogil le Mer 12 Avr - 10:48, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jack
Langue pendue
avatar

Nombre de messages : 808
Age : 39
Localisation : Region Toulouse .. campagne du Gers
Date d'inscription : 05/02/2007

MessageSujet: Re: Construction résonateur "maison"   Dim 2 Oct - 12:03

Salut Brogil,

J'aime bien la couleur du manche . Qu'est ce que tu as utilisé ?
Le rendue est super !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Construction résonateur "maison"

Revenir en haut Aller en bas

Construction résonateur "maison"
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 9 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant
 Sujets similaires
-
» Construction de notre maison
» Construction résonateur "maison"
» Construction Home Studio et Cabine
» Projet de construction d'une lap steel
» Questions à ceux qui ont fait construire/construit leur maison !

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Slide et résonateurs :: lutherie et bidouilles :: constructions et réparations-
Sauter vers:
