| Transformation d'une classique en dobro avec spider en bois | |
|
+23alekzo Yom vleb Tuesday banjo980 aymaleo Olive32 fran Yo wlud beny22600 scorpions24 MIG Jipes Le coyote jujuh sebastopol philou66 chat pourri GeoBar brogil dobropat markett 27 participants |
|
Auteur | Message |
---|
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Mar 4 Sep - 18:05 | |
| C'est vrai que cette fraise est super pratique, quand on commence à y gouter on fait tout avec. Tu peux en trouver sur internet chez HM Diffusion mèche de 19
si non ça se trouve chez les marchands de machines à bois, pour les Bordelais il y a Durousseau à Cenon ou MBBB à Mérignac qui en ont. | |
|
| |
brogil Langue pendue
Nombre de messages : 561 Localisation : Bordeaux Date d'inscription : 27/01/2011
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Mar 4 Sep - 18:23 | |
| Merci Markett pour le tuyau!
A plus. | |
|
| |
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Mer 5 Sep - 11:04 | |
| J'oubliais, il y a ce site aussi qui n'est pas dédié uniquement au travail du bois mais qui a de très bonnes fraises: la CMT orange est de bonne qualité et moins chère que celle de HM voir ici
Sinon si tu as déjà une fraise droite tu peux acheter une roulement à bille et tu l'enfile sur la fraise avant de la mettre dans le mandrin de la défonceuse. il y en a ici
fais attention a prendre le bon alésage (6.35mm, 6mm ou 8mm) en fonction du diamètre de ta queue. ... (et cessez de ricaner c'est comme ça que ça s'appelle!) | |
|
| |
brogil Langue pendue
Nombre de messages : 561 Localisation : Bordeaux Date d'inscription : 27/01/2011
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Mer 5 Sep - 11:32 | |
| Ca c 'est de l'info! Merci pour le site. Ok, je vais vérifier le diametre de la queue... | |
|
| |
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| |
| |
brogil Langue pendue
Nombre de messages : 561 Localisation : Bordeaux Date d'inscription : 27/01/2011
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Mer 12 Sep - 11:31 | |
| Belles images et belle démonstration. Juste une petite remarque technique, moi je ferais en sorte que les surfaces d'appui soient toutes les mêmes sur le cône. Sinon tu risques de déformer ton cône de manière asymétrique ce qui risque de le fragiliser dangereusement (création de buzz, effondrement du cône...).
Tu vas bientot pouvoir monter tes cordes, moment magique! Bon courage. | |
|
| |
beny22600 Langue pendue
Nombre de messages : 70 Age : 33 Localisation : Brest, bretagne Date d'inscription : 14/04/2010
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Jeu 13 Sep - 1:29 | |
| Wouaou ! Je débarque un peu à la fin du chantier (ceci dit... c'est pas encore la fin, les finitions sont souvent tout aussi longues que le gros oeuvre) Mais je suis assez surpris de ton travail, t'as pas besoin de dire que tu travailles dans le bois pour qu'on le sache. Certain luthiers puristes et bridés pourraient surement criser devant certaines méthodes : collage néoprène par exemple Mais en ce qui me concerne je trouve le boulot remarquable et innovant ! Ce post est de plus très ludique puisqu'il est très bien détaillé et je pence qu'il y a plein d'astuce à retenir. En ce qui concerne le spider en bois, c'est vrais qu'on pourrait se dire que l'expérience a surement déjà été tenté depuis longtemps, mais je pense que ca vaut le coup d'essayer. Déjà parce que ca te tient à coeur et que tu souhaites voir ca de tes propre "oreilles". Mais aussi parce qu'il y a pas de raison que ca ne sonne pas ! Le aiguës ressortirons surement moins, mais cela ne veux pas dire que sera moins bien, tout dépend du son que l'on recherche. Pour la peine, tu as eu ce que tu méritais! Je vais continuer à suivre cette aventure qui me semble très bien parti ! Bon courage pour la suite puis surtout profite bien du moment magique des premiers mots de ton réso | |
|
| |
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Jeu 13 Sep - 16:38 | |
| Mreci les gars pour vos remarques et encouragements, il y en a plus que jamais besoin à 2 jours du magaslide!
Brogil, je comprends ton inquiétude quant à la pression sur le cône, et j'ai l'impression (en parcourant le forum) qu'on a tous peur de ça sans savoir vraiment ce que vaut cette pression. Je lance donc cette question à qui veut l'attraper: La pression de 6 cordes acier sur le chevalet d'une guitare a-t-elle déjà été mesurée ou évaluée ? j'accepte les réponses en kg et en newton. Il y a parfois des forces que l'on néglige ce qui fait apparaitre des déformations ou de la casse et d'autres que l'on surévalue ce qui fait dire "bin t'as vu j'ai bien fait de mettre cette poutre au moins ça n'a pas bougé!" mais si ça se trouve sans la poutre ça n'aurait pas bougé non plus. donc pour mon spider , bin ... je ne sais pas , j'ai envie de dire : réponse dans quelques pages plus loin...
Beny, Merci, En effet, j'essaye de détailler au mieux ce que je fais, j'ai la chance d'avoir ces connaissances alors si ça peut profiter à d'autres passionnés, c'est tant mieux. Je fais ça aussi pour montrer que c'est à la portée de tous avec du matos qu'on peut trouver partout. Bon allez j'y retourne, je monte les cordes demain. | |
|
| |
wlud Langue pendue
Nombre de messages : 535 Age : 62 Localisation : Delta du Petit Rhone Date d'inscription : 06/01/2007
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Jeu 13 Sep - 18:04 | |
| tout est là : Il suffit d'adapter en mesures métriques.. Dans le crobard T est donné d'après un modèle de cordes, il suffit de se rapporter à la tension du modèle utilisé.. ex : T = La tension nominale de la corde (fournie par le constructeur ou calculée sur ette page : http://www.tabs4acoustic.com/calculateur-tension-cordes.html ) R = la force latérale subie par le chevalet P = La pression subie par le chevalet (ou le sillet) Si on prend par exemple pour un angle de cordier de 30° et mettons un angle des cordes vers le manche de 3° pour une guitare ayant des cordes subissant une tension de 40 Kg : P= 40 sin(30°) + 40 sin(3°) soit 20 Kg + 2.09 Kg soit une pression au sillet de 22.09 Kg et R= 40 (cos(3°)-cos(30°) )= 5.03 Kg de force latérale.. Vala, vala..
Dernière édition par wlud le Ven 21 Sep - 17:14, édité 1 fois | |
|
| |
Yo Langue pendue
Nombre de messages : 1273 Age : 45 Localisation : cherche le delta de la Garonne... Date d'inscription : 18/08/2006
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Jeu 13 Sep - 19:02 | |
| Edit : je viens juste de m'apercevoir que j'ai posté le même lien que Wlud... Du coup ces calculs sont carrément complémentaires ! - yo a écrit:
- Il y a plus simple (bien que ce soit surement basé sur les explications de Wlud) et en ligne :
http://www.tabs4acoustic.com/calculateur-tension-cordes.html
Tu rentres ton jeu de corde (tirant), le diapason et ensuite les notes pour chaque corde. Par exemple, une guitare de diapason 65 cms, montée avec du médium 13/56 en accordage standard enquille 86,36 kilos !
Très utile pour ajuster au mieux chaque tirant de corde... ps : Markett, plus qu'un jour et demi ! | |
|
| |
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Ven 14 Sep - 19:27 | |
| Merci Wlud, je suis comblé, je ne m'attendais pas à ça! j'aurais du commencer mon post par cette question mais ce n'est pas grave ça va m'être bien utile. En tout cas pas le temps de me relancer dans des calculs aujourd'hui, je viens de rentrer avec un jeu de cordes, je me dirige de ce pas vers mon garage d'où émaneront dans quelques minutes des notes et avec des rires ou des pleurs... | |
|
| |
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Mar 18 Sep - 0:19 | |
| Ni pleurs ni rires mais l'émotion retenue d'entendre un son plutot équilibré et donc la solution spider bois qui semble fonctionner. Hélas par précaution pour éviter trop de tention, j'ai monté un jeu extra light 10-45 mais c'est manifestement trop mou.il faudra changer ça , je partirai avec tel quel au Mégaslide recueillir les premières impressions des connaisseurs. Je reviens sur les étapes qui on précédé avec le perçage des deux sound holes. j'ai fait un trou plus petit que le définitif puis avec un gabarit, je l'ai calibré a la défonceuse et la meche à copier pour obtenir des bords bien propres. un seul gabarit que je retourne et place contre la touche pour avoir une position symétrique des trous. Ensuite avec ma vieille spatule à frire, je me lance dans la réalisation d'un cordier vintage: meuleuse lime et laine d'acier puis perçages de 6 trous avec leur petite encoche pour coincer les cordes. Puis la fabrication du sillet de tête avec un morceau de buis et l'ensemble prêt à sonner alors que les premiers membres sont déjà arrivés à Mimizan pour le Megaslide. Au Megaslide donc j'ai été heureux de recevoir des remarques plutot positives sur le son de cette guitare prototype. Ceux qui l'on essayée voudront peut etre témoigner... Il reste encore pas mal de boulot pour la finition, le vernis et les petits règlages de sillets. ca va se finir tranquillement. | |
|
| |
dobropat Langue pendue
Nombre de messages : 781 Age : 67 Localisation : quelque part dans la galaxie (mais surtout en Aquitaine) Date d'inscription : 06/10/2009
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Mar 18 Sep - 1:01 | |
| | |
|
| |
beny22600 Langue pendue
Nombre de messages : 70 Age : 33 Localisation : Brest, bretagne Date d'inscription : 14/04/2010
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Mar 18 Sep - 14:33 | |
| Le coup du couvercle on pouvait encore s'y attendre, mais celui de la spatule !!! Tu manques pas d’imagination ! En tout cas bravo, je crois que tu as convaincu les septiques Faudra attendre de changer ton jeu de cordes pour répondre à ma question mais il y t'il une différence entre le son de ton spider et celui en fonte alu? Ceci dit c'est pas évident à comparer, ta guitare a un son qui lui est propre, mais peut être l'avis d'un slider l'ayant essayer... Pour revenir au choix de tes cordes, en effet un tirant fort serait plus approprié pour le cone mais fais attention à ton manche. Par expérience, mon manche de classique avait lui aussi un profilé en T en acier à la place du trus road mais ca n'a pas était suffisant... L'avantage d'un trus road est de pouvoir corriger les déformations dans le temps, et ca ne coûte qu'une 10ène d'euros... Mais qui sait, ton manche se montrera peut etre plus résistant ! Du moins c'est ce que je te souhaite ! Sur ce, j'ai hâte de voir le cover quand même ! | |
|
| |
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Ven 21 Sep - 12:13 | |
| Pour le coverplate je suis en train de chercher une idée de motif originale avec des perçages ou des découpes simples. Pour les soundholes je cherche encore, j'ai tout envisagé, grille de bonde d'évier, boite de conserve découpée, crépine de bouchon d'huile etc, je n'ai rien trouvé qui me convenait esthétiquement ou qui corresponde dans les dimensions, je cherche encore... parceq ue évidement comme je disais au tout début, la seule chose que jaccepte d'acheter c'est le cone. De la récupe et du style, tel est mon programme!
Au dela de ces considérations d'esthétique, je suis en train de faire mes réglages de cordes et j'ai un peu de mal par manque de connaissance. les problèmes que je rencontre surtout sur les cordes graves sont: - si je place bien mon sillet de chevalet au diapason (double de la distance 0-12e case) si je joue la 12e à la frette ou en harmonique, la note n'est pas la même - si j'accorde le MI et le LA par les harmoniques, ce n'est plus bon quand je joue le LA sur la 6e corde 5e case
j'aurais besoin de savoir sur quoi on doit se baser pour ces réglages: - hauteurs de cordes aux 2 sillets et à la 12e case - compensation du sillet de chevalet
Quelqu'un saurait-il où trouver les infos sur ces réglages? existe t-il une page ou un post?
Merci d'avance | |
|
| |
dobropat Langue pendue
Nombre de messages : 781 Age : 67 Localisation : quelque part dans la galaxie (mais surtout en Aquitaine) Date d'inscription : 06/10/2009
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Ven 21 Sep - 12:34 | |
| pour le réglage du sillet, c'est l'éternel problème puisque il est aligné pour reposer sur le spider. La seule solution est de l'incliner légèrement en faisant tourner le spider, de sorte à avoir les aiguës plus courtes que les graves. Mais tu n'auras jamais un justesse parfaite à la 12° case. A moins de former le sillet en fonction de ce que tu veux, comme certaines acoustiques... | |
|
| |
fran Langue pendue
Nombre de messages : 1700 Localisation : paris Date d'inscription : 12/10/2005
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Ven 21 Sep - 12:43 | |
| la distance théorique c'est bien le double de 0-12 mais remarque sur les guitares (électriques et acoustiques)il y a toujours une "compensation, soit cordes par cordes sur les strt par exemple ou 4 et 2 sur la plupart des acoustiques, pour les dobros on trouve même des spider don le sillet est reculé pour récupérer la justesse. donc il faut jouer avec la distance .d'autre part mais c'est juste mon avis les harmoniques elles sont toujours juste pour un vrai réglage il faut mieux fretter en vrai a la 12 case | |
|
| |
beny22600 Langue pendue
Nombre de messages : 70 Age : 33 Localisation : Brest, bretagne Date d'inscription : 14/04/2010
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Ven 21 Sep - 13:31 | |
| Le réglage du sillet n'est pas toujours évident, surtout avec un résonateur ca a tendance à bouger rapidement... Personnellement je n'hésite pas à utiliser mon accordeur pour ce type de manip Je fait sonner le Mi grave à vide, au diapason théorique, et une fois bien accordé à vide je fais sonner l’harmonique en 12. A ce moment là, deux cas de figure ce présentent : - L'harmonique est plus aiguë que la corde à vide. Il faut donc reculer le sillet - L'harmonique est plus grave, il faut avancer le sillet Bien réaccorder la corde quand tu bouges le sillet. Je fait ca sur la première et la dernière corde en m'assurant que l'une ou l'autre n'ai pas bougée. Ensuite, en théorie la majorité des cordes sonnent juste sauf celle de Si Là il faut donc "encocher" ton sillet de façon à ce que la corde vienne reposer environ 1mm plus loin ( ajuster petit à petit ) Maintenant je pense que c'est plutôt bien que tu n'ais pas acheté le bon jeu de corde, celui si va être sollicité pour les réglages, et en tout cas, en ce qui me concerne, j'en ai toujours une qui fini par péter... Pour ce qui concerne la hauteur des cordes, je voudrais pas te dire n'importe quoi, perso je fais à l'oeil, au jeu... au feeling quoi ! Mais tu peux jeter un zyeux là dessus : http://aubergedesheros.viabloga.com/news/reglage-de-la-hauteur-des-cordes-sur-une-guitare-acoustique Bon courage ! | |
|
| |
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Dim 20 Jan - 1:51 | |
| salut à tous les fidèles du post "spider bois" et un peu tardivement BONNE ANNEE 2013 et bonne glisse! Plusieurs mois ont passé depuis mon dernier message mais le projet n'est pas pour autant entré en hibernation. Suite au Mégaslide de nombreux déplacements professionnels m'ont pris du temps libre puis le froid est arrivé et mon garage poreux n'était plus adapté à la pratique de la lutherie. Quelques semaines ont donc été nécessaires pour des travaux d’étanchéité et d'isolation et enfin hier je viens de remettre mon dobro sur l'établi. Voici donc la suite du feuilleton. d'abord j'ai fait des repères de cases qui n'existaient pas sur le manche. Pour ça la bonne veille technique: perceuse, cure-dents et colle. Ensuite j'ai re-plaqué la tête, je l'avais fait un peu vite et de travers l'été dernier et comme maintenant je sais que ce dobro va bien sonner ça vaut le coup de passer un peu plus de temps sur l'esthétique. Le placage scotché sur la tete pour ne pas qu'il glisse au serrage. Le serrage puis l'affleurage du placage. Ensuite on s'attaquera au ponçage puis le vernis et en parallèle l'accastillage et en particulier le coverplate. | |
|
| |
Olive32 Langue pendue
Nombre de messages : 355 Age : 46 Localisation : Noilhan dans le gers! Date d'inscription : 11/11/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Lun 21 Jan - 0:06 | |
| Markett, chouette que tu postes des photos de l'avancement de ton réso.
Comme c'est ton projet qui m'a poussé à me lancer ça me fait plaisir de voir l'avancement. Me tarde de voir ton coverplate!!!
Vivement la suite!!!
Olive | |
|
| |
brogil Langue pendue
Nombre de messages : 561 Localisation : Bordeaux Date d'inscription : 27/01/2011
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Mer 23 Jan - 1:58 | |
| Tu m'as l'air d'avoir commencé à poncer le manche, tu vas refaire le vernis du manche? Je trouve perso que c'est une bonne idée, on fait beaucoup mieux à la main que ce que l'on trouve sur les modèles bas de gamme. Si tu le fais à la bombe je peux venir t'expliquer comment je fais. | |
|
| |
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Jeu 24 Jan - 0:05 | |
| en effet, je ponce le manche; j'étais un peu obligé du fait que j'ai décollé puis recollé la touche, les bords étaient tout écaillés en plus cette guitare des 70's a un vernis polyester bien épais. Je vais donc revernir le manche+tête et la table. je pense faire ça avec un vernis traditionnel à base d'huile de lin que j'ai déjà mais je retiens quand même ta proposition. on va voir comment ça se passe. Je t'avais déjà demandé quel vernis tu utilises mais je ne l'ai pas noté. | |
|
| |
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Sam 26 Jan - 2:52 | |

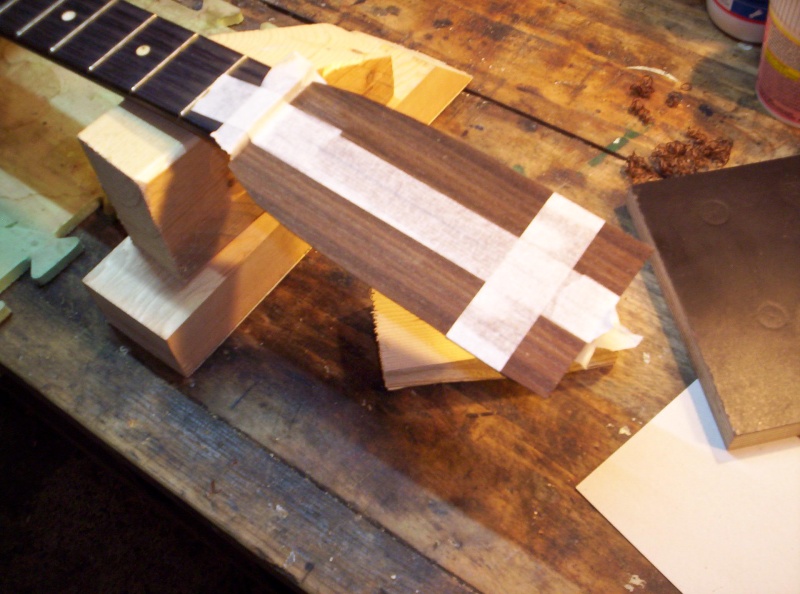

| La suite en images: rien de bien technique juste du ponçage. on commence au grain 120 puis le 150 pour enlever les rayures du 120 puis 180 pour enlever les rayures du 150 et ponçage au 220 pour finir. j'ai mis un scotch pour protéger les eclisses avant de poncer le filet car je vais essayer de ne pas revernir les éclisses et le fond. et ça y est j'attaque le vernis. J'utilise donc un vernis traditionnel à l'huile dont j'ai l'habitude. et ça commence avec une première couche diluée au white-spirit à 50% ça fait un produit bien liquide qui pénètre bien dans le bois et qui assure l'accroche des couches suivantes. | |
|
| |
brogil Langue pendue
Nombre de messages : 561 Localisation : Bordeaux Date d'inscription : 27/01/2011
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Sam 26 Jan - 5:12 | |
| - Citation :
- on commence au grain 120 puis le 150 pour enlever les rayures du 120 puis 180 pour enlever les rayures du 150 et ponçage au 220 pour finir
?? Tu arrêtes au 220? Pour une finition lutherie il faut poncer un peu plus fin que 220. Sur mes guitares je vais jusqu'au 1200 : j'enchaine 80, 120, 240, 400, 600, 800 puis 1200. Pour le manche si tu veux que ça glisse c'est indispensable. D'ailleurs quand t'as fini le 1200 tu te demandes pourquoi tu vas vernir tellement du bois poncé au 1200 est agréable au toucher. Et évidemment je repasse un coup de ponçage du 400 au 1200 entre chaque couche de vernis. | |
|
| |
markett Langue pendue
Nombre de messages : 279 Age : 53 Localisation : Pessac Date d'inscription : 14/04/2012
| Sujet: Re: Transformation d'une classique en dobro avec spider en bois Dim 27 Jan - 13:26 | |
| - Citation :
- D'ailleurs quand t'as fini le 1200 tu te demandes pourquoi tu vas vernir
Tu as raison de poser la question Brogil et je vais y répondre avec mon point de vue d'ébeniste: il y a deux objectif dans l'application d'un vernis: protéger des rayures, taches, traces de doigts embellir en rehaussant la couleur du bois et en apportant un état de surface particulier (mat , satiné, brillant) si tu recherches surtout le coté esthétique alors tu l'as quasiment atteint en ponçant au grain 1200, tu n'as même pas besoin de vernir, tu peux par exemple passer un peu d' huile de lin (effet satiné) ou de cire d'abeille (effet brillant) et tu as une très belle finition, très agréable au toucher. Par contre le bois est peu protégé, il va résister aux salissures mais pas aux rayures. Le but d'un vernis est d'apporter en surface une épaisseur de matière (plus ou moins fine) c'est sur cette épaisseur que vont se faire les rayures et si un jour on veut rénover l'instrument il suffit de refaire le vernis, il y a en général quand même quelques coups ou rayures profondes qui auront atteint le bois mais dans l'ensemble le bois aura été protégé. Pour répondre plus précisément sur le fait que j'arrête de poncer au grain 220, c'est que dans mon cas j'ai choisi de faire une finition vernie et non cirée ou huilée et que en prenant soin de poncer dans le sens du fil du bois, au 220 on ne perçois plus les rayures de ponçage. De plus l'accroche du vernis est meilleure sur une surface poncée au 180 ou 220 que au 600 et plus. Par contre dans le cas d'une marqueterie (je pense par exemple à la woodbody de Mig) on ne peut évidemment pas poncer dans le sens du fil chaque pièce assemblée, dans ce cas il faut poncer l'ensemble dans un seul sens avec un grain plus fin pour éviter de laisser des rayures de ponçage en travers du fil de certaines pièces. Idem pour une guitare avec des incrustations de matériaux dur (abalone par ex) là les grain 800 ou 1200 seront certainement utiles. En tout cas le grain 1200 sur du bois qui va être vernis ça me semble exagéré. | |
|
| |
